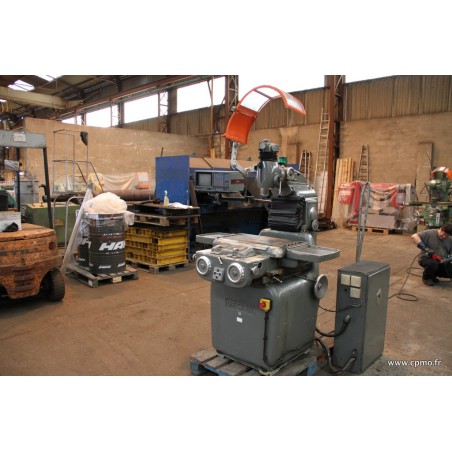

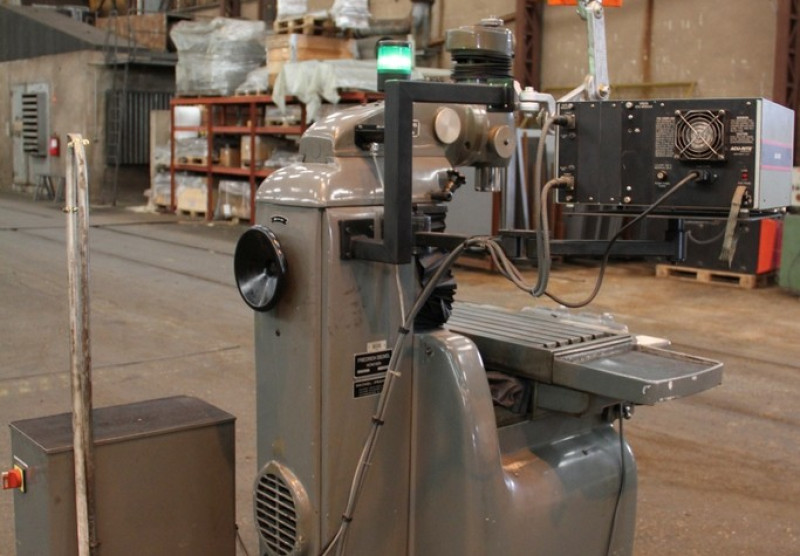

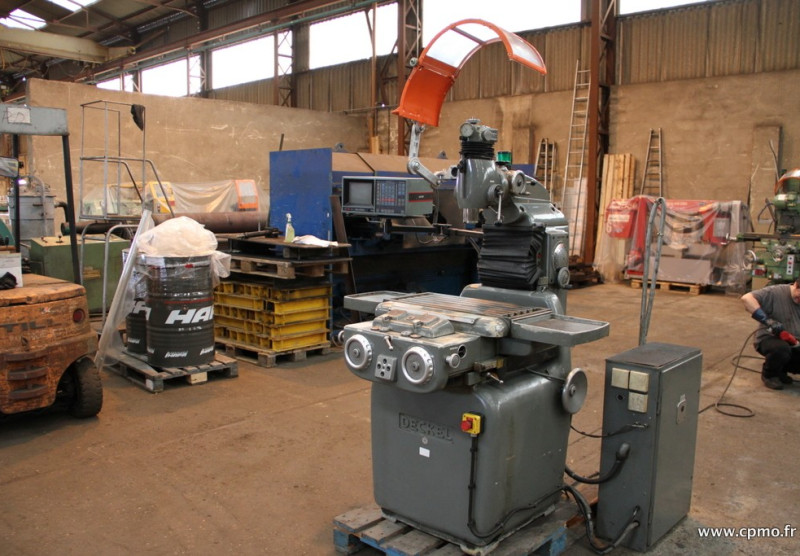

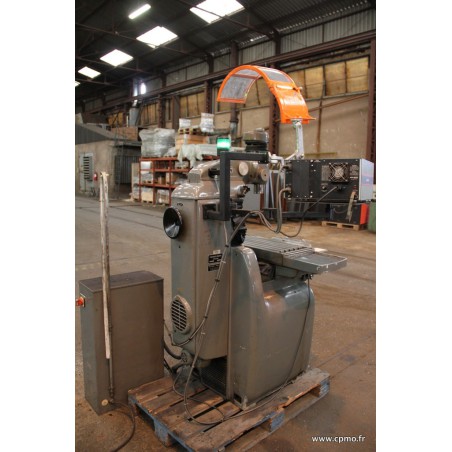

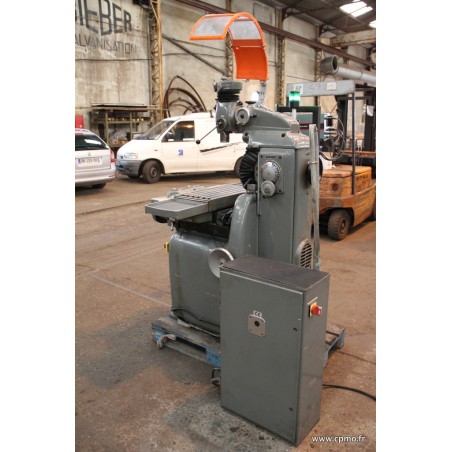

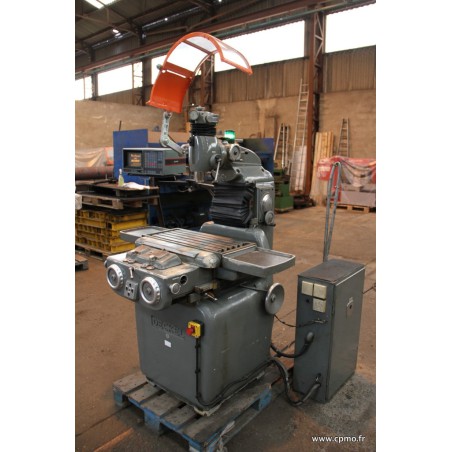

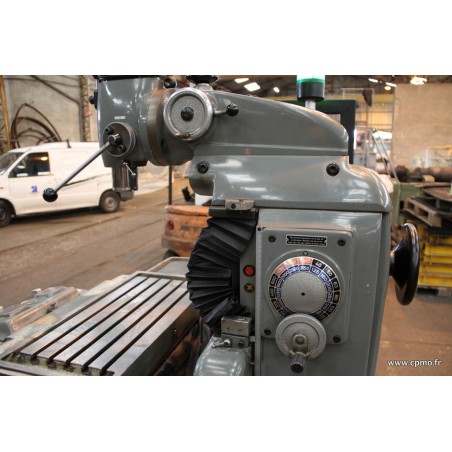

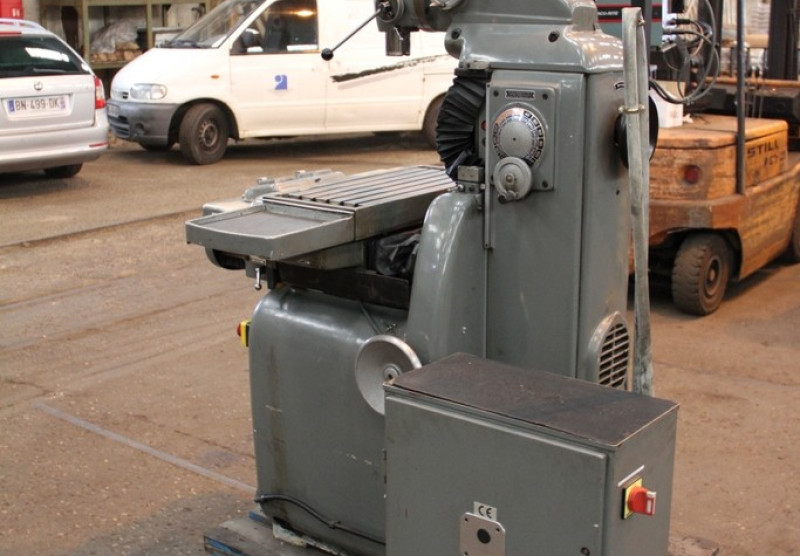

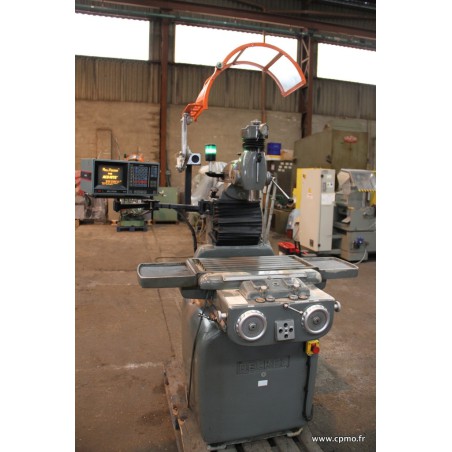

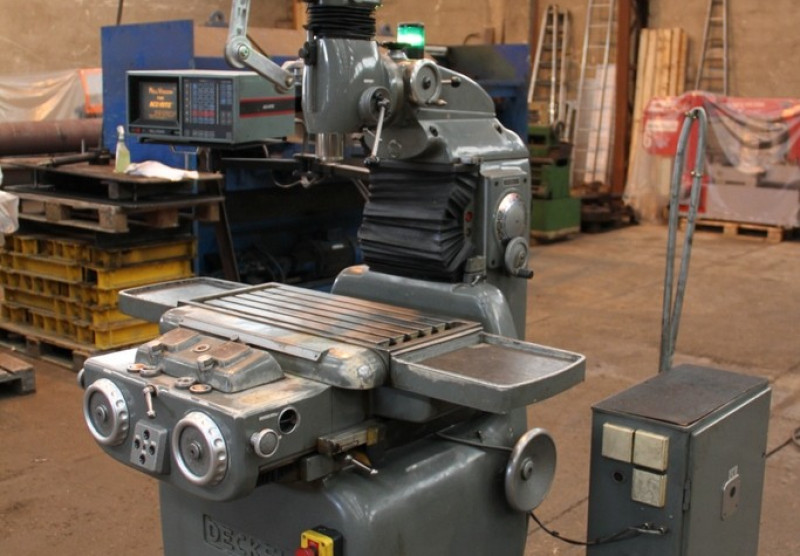

Machine optique à pointer en coordonnées FRIEDRiCH DECKEL LK occasion

Machine optique à pointer en coordonnées FRIEDRICH DECKEL LK occasion

Fiche technique

Moteur d'entraînement

Puissance	: 0,55 kW
Vitesse	: 1400 tr/min

Moteur des mouvements rapides

Puissance	: 0,18 kW
Vitesse	: 1400 tr/min

Moteurs des mouvements rapides de la table

Puissance	: 0,12 kW
Vitesse	: 2800 tr/min

Boîte de vitesses

Rapport	: 1,25

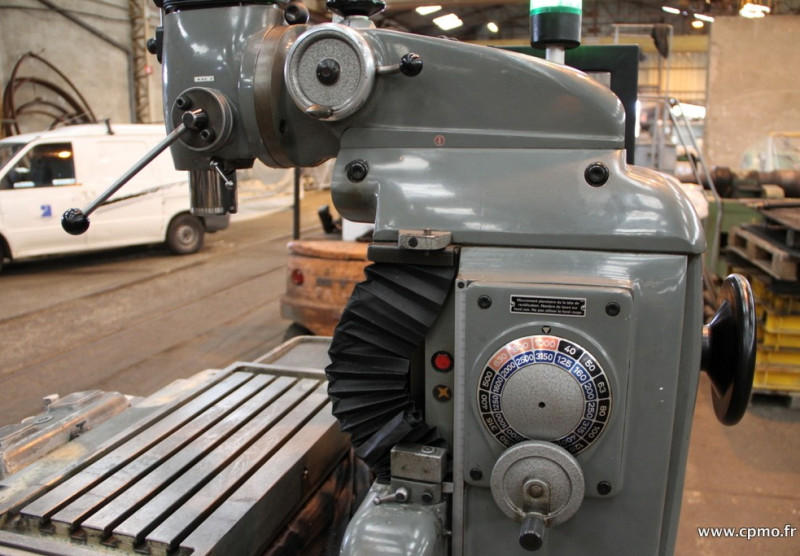

Nombre de vitesses de broche pour pointage	: 20
Progression géométrique des vitesses 40 50 63 80 100 125 160 200 250 315 400 500 630 800 1000 1600 2000 2500 3150	: 40-3150 tr/min
Rapport plus petite/plus grande vitesse	: 1:78
Mouvement rapide	: 400 mm/min

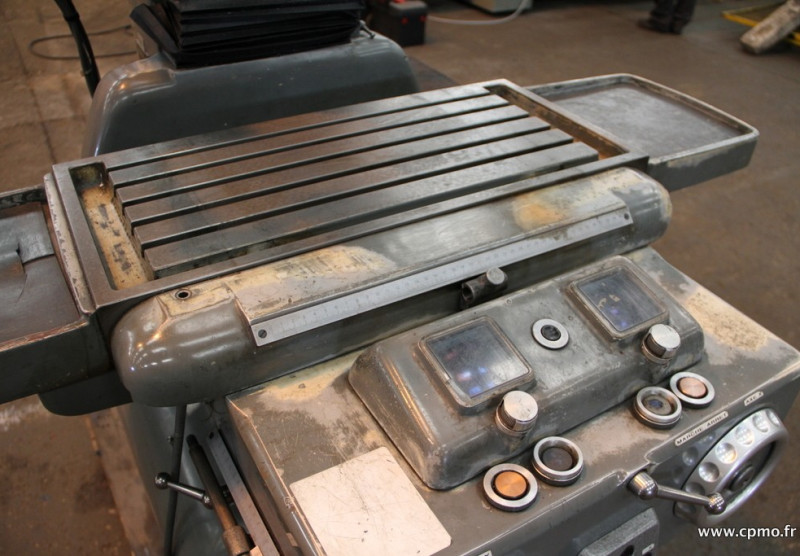

Chariot longitudinal

Surface de table	: 300x650 mm
Surface de bridage	: 270x540 mm
Rainures à T 5	: 12 mm
Course longitudinale automatique/à main	: 400 mm
Course transversale automatique/à main	: 254 mm
Course de la glissière verticale porte-broche automatique/à main	: 340 mm
Charge admissible sur la table	: 150 kg

Réglage de précision

Divisions des règles	: 1 mm
Précision de lecture	: 0,001 mm

Dimensions et poids

Longueur x largeur	: 1370x1620 mm
Hauteur totale sans accessoires	: 1510 mm
Hauteur totale avec tête à pointer	: 1900 mm
Hauteur totale avec tête à rectifier	: 1865 mm
Encombrement au sol y compris service	: 1800x2100 mm
Poids net avec armoire électrique	: env. 975 kg
Poids net de la machine emballée avec armoire électrique	: env. 1150 kg
Dimensions de l'emballage avec armoire électrique	: 1200x800x1100 mm

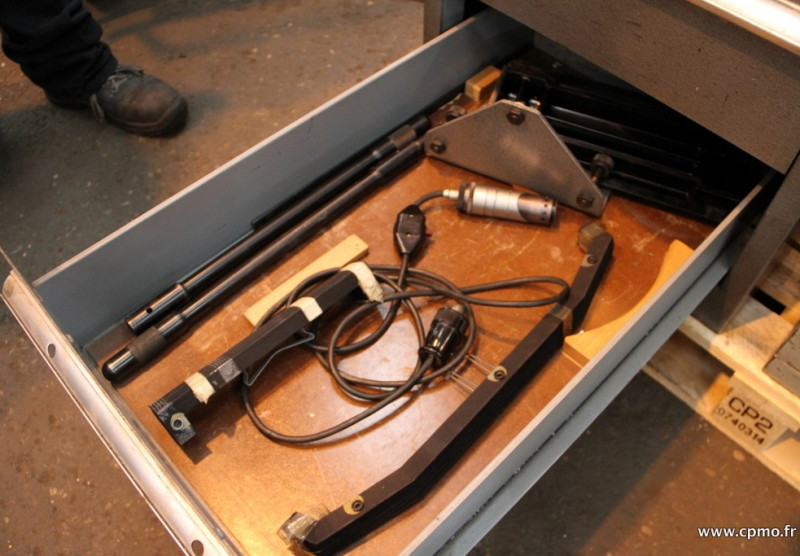

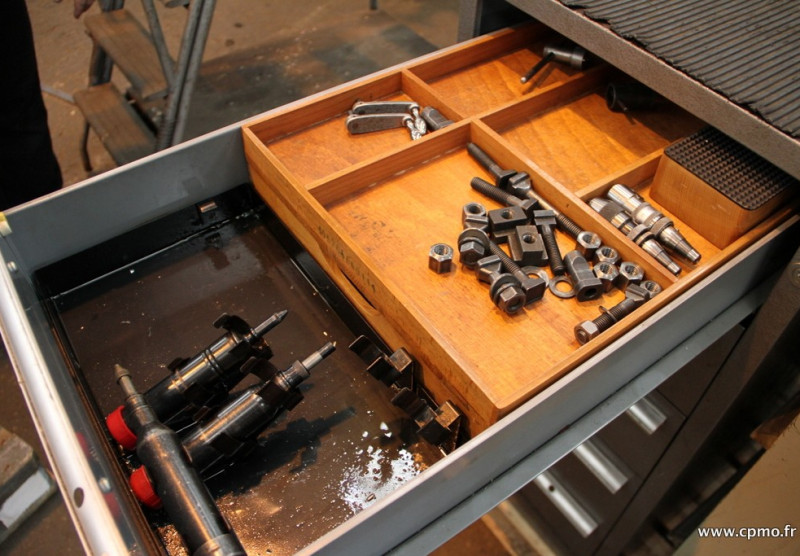

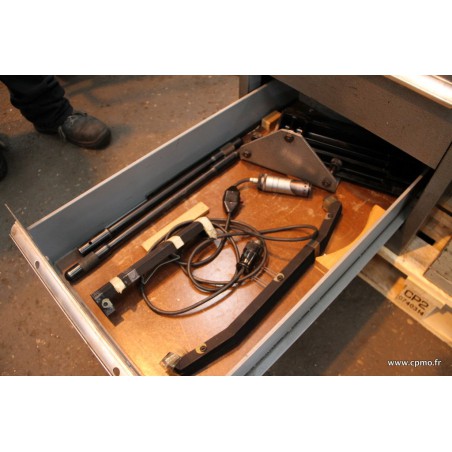

Equipements

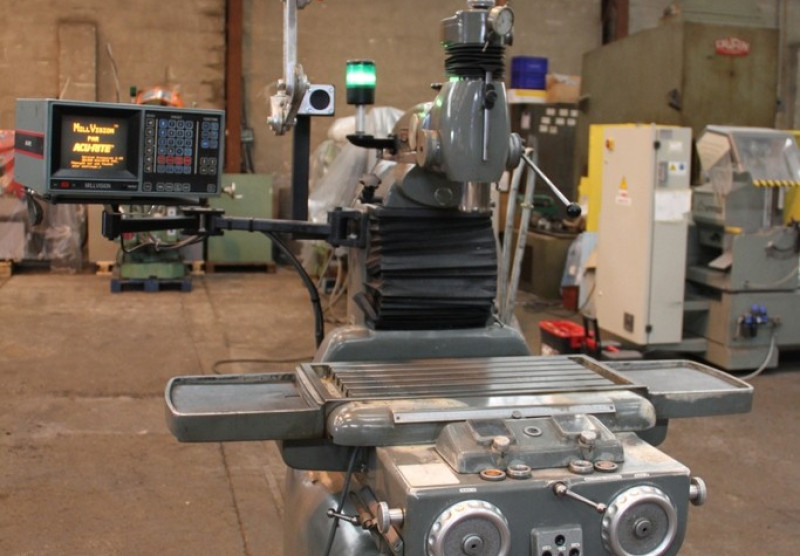

Visu 2 axes

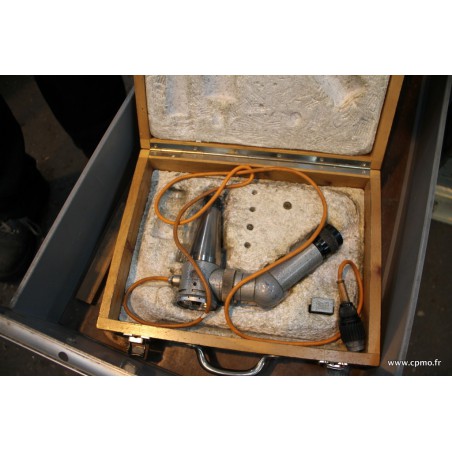

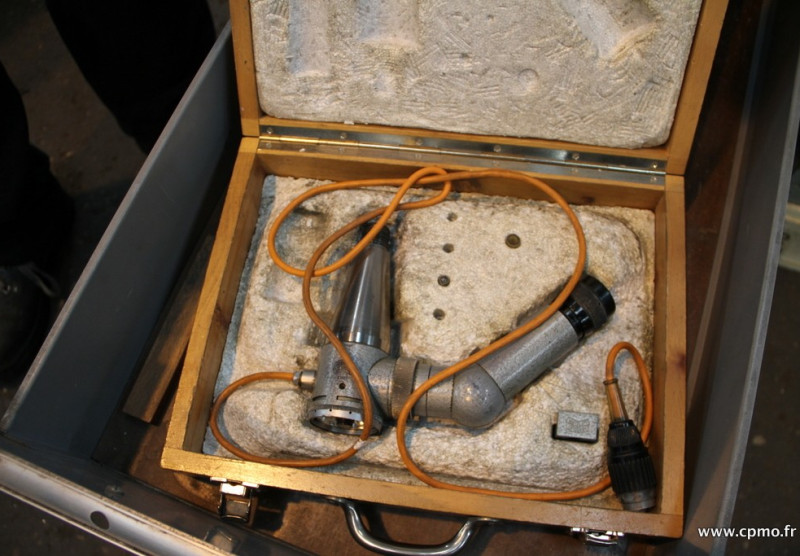

Microscope de centrage

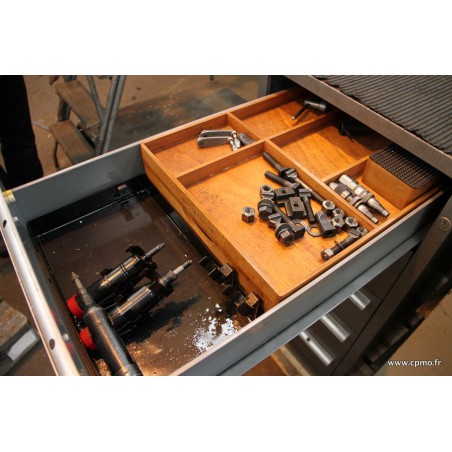

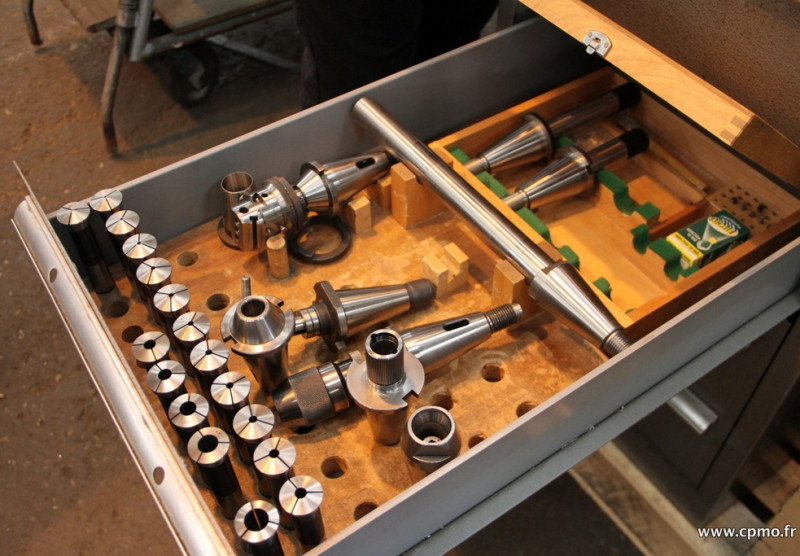

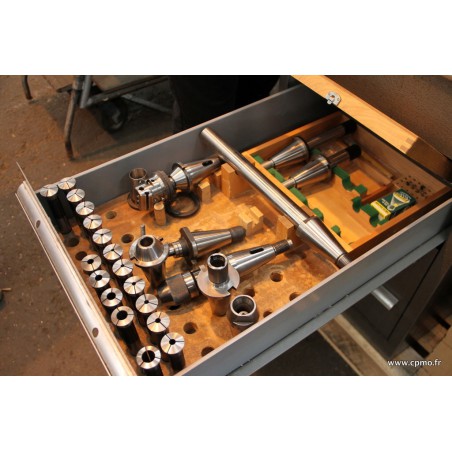

Lot de pinces
1 tête à aléser

Vidéo visible plus bas sur cette page.

Caractéristiques
