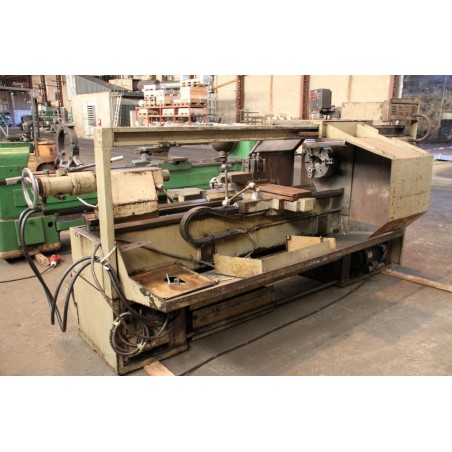

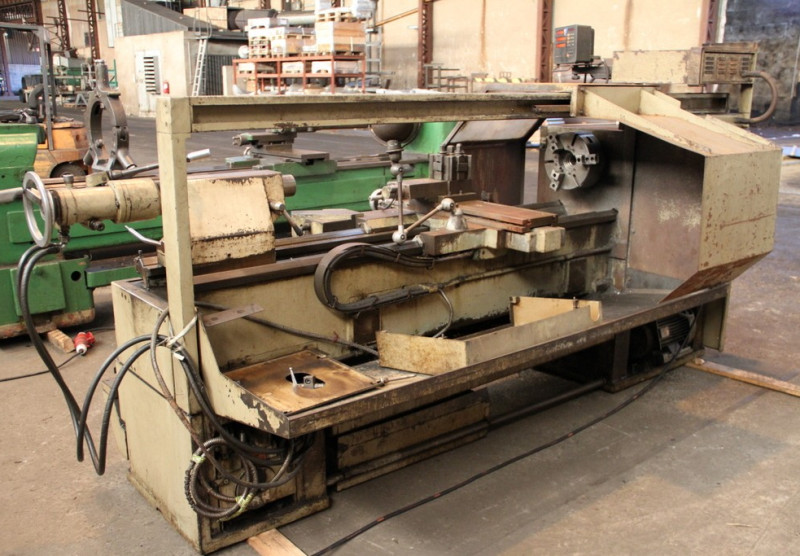

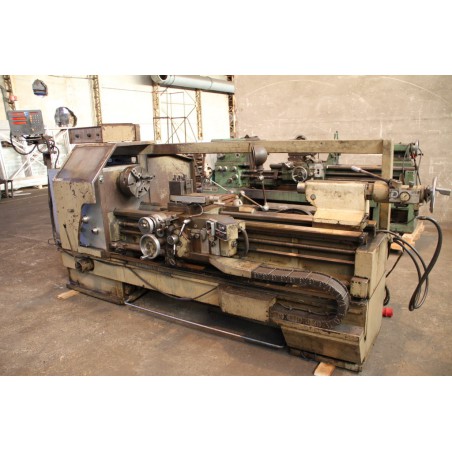

Tour à charioter fileter Hydrogallic 20 Mondiale occasion
Fiche technique
Distance entre pointe (en mm) : 1500
Hauteur de pointes (en mm) : 250
Type : HYDROGALLIC 20
Spécifications :
-
Hauteur de pointes : 250 mm
-
Distance entre-pointe : 1500 mm
-
DIAMETRES DE TOURNAGE
-
Au-dessus du banc : 520 mm
-
Au-dessus du chariot longitudinal : 560 mm
-
Au-dessus du chariot transversal : 290 mm
BANC :
-
Largeur du banc : 400 mm
POUPEE :
-
Alésage de la broche : 57,5 mm
-
Nez de la broche : CM 6
-
Cône de la pointe : CM 5
VITESSES :
-
Nombre de vitesses : 16
-
Gamme : de 33 à 2000 t/min
AVANCES ET FILETAGES :
-
68 avances longitudinales : de 0,075 à 7,1 mm
-
68 avances transversales : de 0,037 à 3,55 mm
-
61 filets metriques : de 0,5 à 56 mm
-
58 filets Whitworth : de 64 à 3/4 fil/1"
-
30 filets module : de 0,25 à 10 mod
-
68 filets pitch de 256 à 2 1/2 pitch
CHARIOTS
Longitudinal :
-
avance manuelle et automatique
-
course maximum : 1425 mm
-
graduation du vernier : 0,1 mm
-
avance rapide en 2 sens : 4 m/min
Transversal :
-
course maximum : 260 mm
-
deplacement pour 1 tour du vernier : 5 mm
-
avance rapide en 2 sens : 2 m/min
CHARIOT PORTE-OUTIL :
-
course maximum : 215 mm
-
deplacement pour 1 tour du vernier : 5 mm
-
section porte-outil : 140 x 140 mm
-
angle de pivotement : de +90° à -90°
CONTREPOINTE :
-
Désaxage de part et d'autre de l'axe : 15 mm
-
Diamètre du canon : 90 mm
-
Course maximum du canon : 200 mm
-
Cône morse de la pointe : CM 5
MOTEUR :
-
Puissance : 15 HP
-
POIDS: 2800 kg
MACHINE EQUIPÉE AVEC :
-

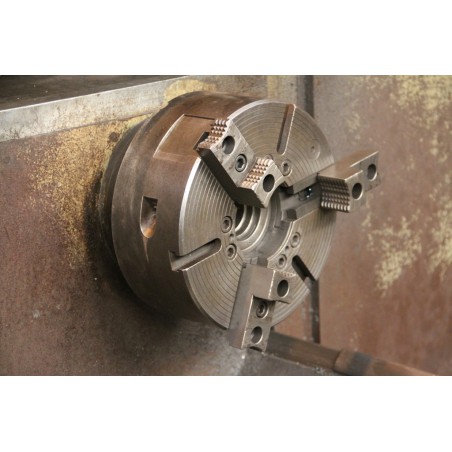

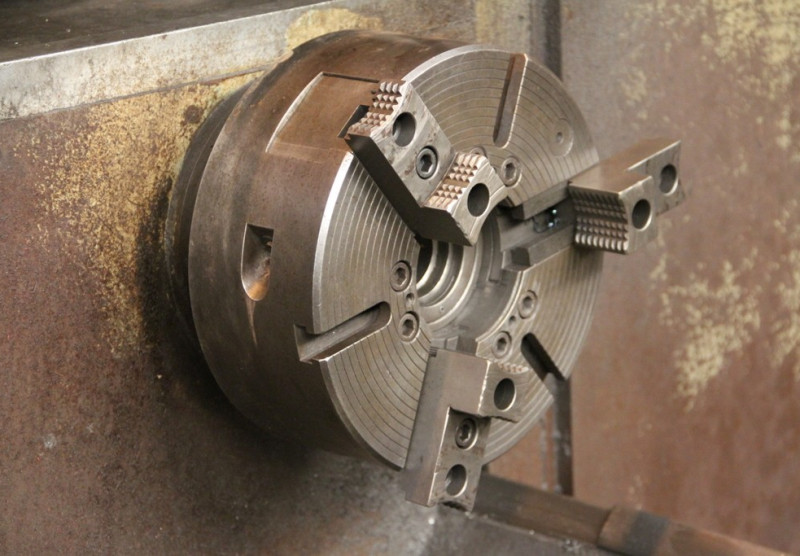

Mandrin universel à 3 mors serrage hydraulique
-

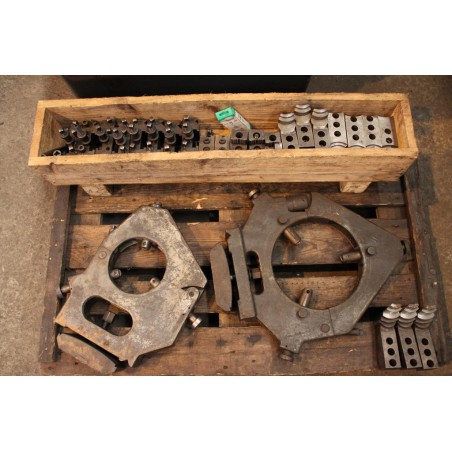

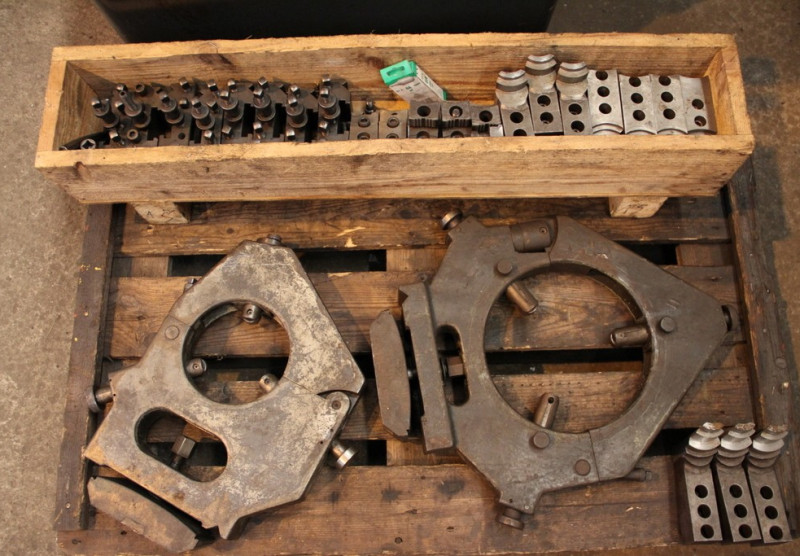

2LunetteS fixe
-
Pointe tournante
-
8 cassettesPorte-outil
-
Installation de refroidissement
-
Système pour filet automatique(ce tour fait des filets de façon automatique,semi-auto et manuel)
-

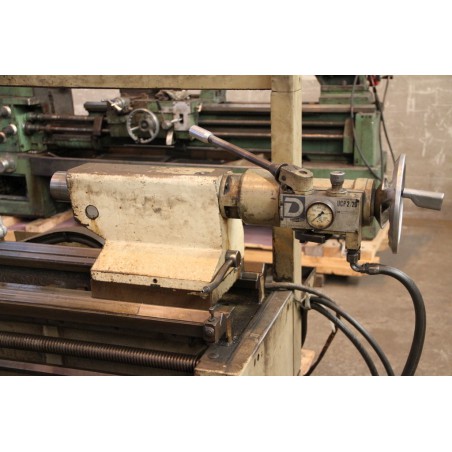

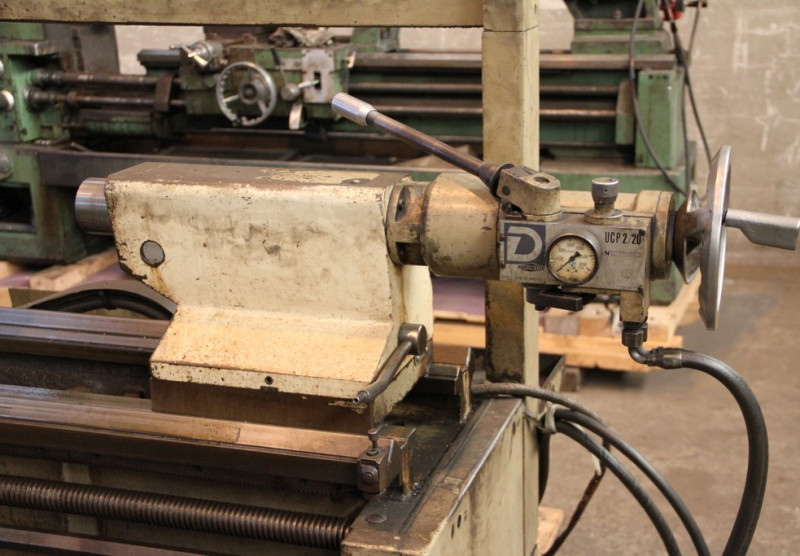

Contre-pointe à serrage hydraulique
-
Vis mère a filet de butée(Butress thread)
Caractéristiques
Veuillez noter : Les informations sur cette page ont été obtenues au mieux de nos capacités et de notre conviction, et auprès des fabricants dans la mesure du possible. Il est donné de bonne foi, mais son exactitude ne peut être garantie. En conséquence, il ne constituera pas une déclaration ou ne constituera pas des conditions contractuelles. Nous vous conseillons de vérifier tous les détails vitaux.
